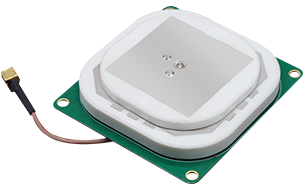

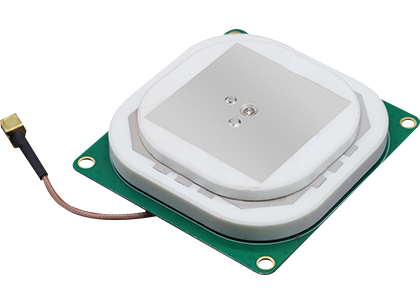

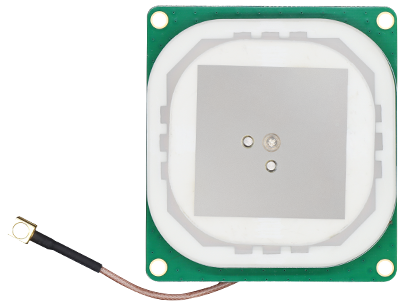

小型無人機天線 HX-CH7005A

·支持 GPS + GLONASS+北斗信號接收
·毫米級定位精度，相位中心穩定
·出色的帶外抑制和抗干擾能力
·重量輕功耗低，可有效增強無人機續航能力
在線咨詢
產品簡介
功能特性
規格參數
應用領域
同系列推薦
產品簡介
HX-CH7005A 三系統七頻內置手持機天線，是一款高增益、低風阻型的天線。具有體積小巧、外觀精美、高靈敏度、低功耗等特性，極大提高了對高速運動載體定位的精度和速度。可配合多種接收機使用，廣泛應用于導航調度、跟蹤監測、測控等領域。尤其適用于高速移動的系統和領域，如民用無人機、車載高精度應用等。
功能特性
三系統七頻
支持 GPS + GLONASS+北斗信號接收，頻率范圍： BDS B1/B2/B3，GPS L1/L2，GLONASS L1/L2
毫米級定位精度
相位中心穩定，天線采用多饋點設計方案，實現相位中心與幾何中心的重合，將天線對測量誤差的影響降低到最小
收星效果好
天線單元增益高，方向圖波束寬，確保低仰角信號的接收效果，保證在有遮擋等復雜環境下也能快速鎖定衛星
強大的抗干擾性能
天線 LNA 具有出色的帶外抑制性能，可以抑制無用的電磁波信號，有效降低了系統失鎖的風險
體積小巧，結構可靠
天線體積小，重量輕， 功耗低，有效降低了輕型設備的負載，增加續航時間以及便于攜帶
規格參數
天線特性
頻率范圍
BDS B1/B2/B3
GPS L1/L2
GLONASS L1/L2
阻抗
50歐姆
極化方式
右旋圓極化
天線軸比
≤3dB
水平面覆蓋角度
360°
輸出駐波
≤2.0
最高增益
4dBi
低噪聲放大器指標
增益
36±2dB
噪聲系數
≤2dB
輸出駐波
≤2.0
差分傳輸延遲
<5ns
工作電壓
+3.3～+12VDC
工作電流
≤55mA
結構特性
天線尺寸
65mm *59mm*15.5mm
天線重量
≤120g
接頭形式
MMCX-C-JW1.5
安裝方式
4 顆 M3 的螺釘安裝
工作環境
工作溫度
-40℃～ +85℃
存儲溫度
-55℃～ +85℃
濕 度
95% 不冷凝
