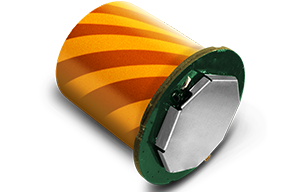

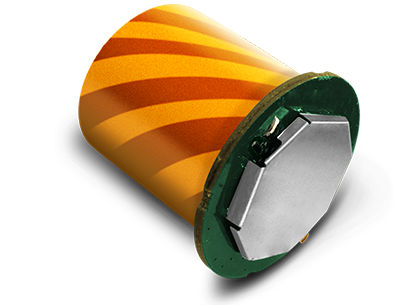

無人機天線 HX-CU7005A

·支持四系統全頻段信號
·相位中心穩定，厘米級定位精度
·天線帶寬涵蓋18個衛星頻帶
·體積小巧，便于集成
在線咨詢
產品簡介
功能特性
規格參數
應用領域
同系列推薦
產品簡介
HX-CU7005A是一款涵蓋BDS B1/B2/B3，GPS L1/L2/L5，GLONASS L1/L2，GALILEO E1/E5a/E5b，QZSS L1/L2/L5/L6，IRNSS L5，SBAS L1/L5的內置無人機天線，可廣泛應用于測量測繪、導航調度等行業，尤其適用于輕型無人機的諸多應用，如航拍、遠程遙測、災情監視、交通巡邏、治安監控等。
功能特性
四系統全頻段
支持四系統全頻段信號接收
厘米級定位精度
相位中心穩定，天線采用多饋點設計方案，實現相位中心與幾何中心的重合，將天線對測量誤差的影響降低到最小
寬頻帶多頻工作
天線帶寬涵蓋18個衛星頻帶，在復雜的飛行環境中可以給無人機提供多渠道的位置信息，為飛行安全保駕護航
收星效果好
天線單元增益高，方向圖波束寬，確保低仰角信號的接收效果，保證在有遮擋等復雜環境下也能快速鎖定衛星
體積小巧，便于集成
天線+有源電路整體尺寸為Ф30*H34mm，重量≤15g，材質輕，可以很好的減少無人機的負重量，增加無人機的續航時間
規格參數
天線特性
頻率范圍
BDS B1/B2/B3
GPS L1/L2/L5
GLONASS L1/L2
GALILEO E1/E5a/E5b
QZSS L1/L2/L5/L6
IRNSS L5
SBAS L1/L5
L-Band
阻抗
50歐姆
極化方式
右旋圓極化
水平面覆蓋角度
360°
輸出駐波
≤2.0
最高增益
2.5dBi
低噪聲放大器指標
增益
33±2dB
噪聲系數
≤2dB
輸出駐波
≤2.0
工作電壓
3.3~5VDC
工作電流
≤55mA
增益平坦度
±2dB
結構特性
天線尺寸
￠30*34mm
天線重量
≤15g
接頭形式
IPEX 接頭（母座）
安裝方式
客制
工作環境
工作溫度
-40℃～+70℃
存儲溫度
-40℃～+70℃
濕 度
95% 不冷凝
