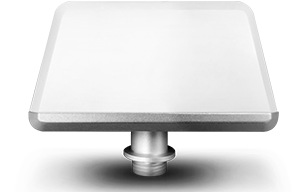

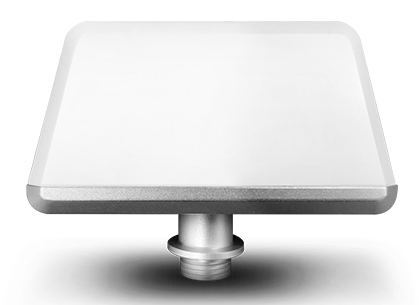

RSU組合天線HX-ACRT001

久久久精品久久久久三级-久久久精品久久视频只有精品-久久久精品免费观看-久久久精品免费热线观看-国产成人午夜福在线观看-国产成人系列

產品簡介

功能特性

規格參數

應用領域

同系列推薦

產品簡介

HX-ACRT001天線：組合體集成了三系統七頻的GNSS天線單元（可輸出兩路信號）、5G 1/2/3/4天線單元5個；針對自駕駕駛領域下的路側單元天線的應用；天線可應用于功能匹配下的任何可裝載的載體物以及對應質量標準以下的任何領域。

功能特性

厘米級定位精度

支持四系統全頻段衛星信號，提供動態厘米級定位精度，保障車輛精確定位

多天線融合隔離技術，消除多重干擾

采用了層疊樣式的設計，在保證天線單元帶寬的同時提高了天線間的安裝兼容性

靈活的變形設計

天線單元和外殼可靈活變化，可適應內置、外置及不同功能需求的產品轉換

結構可靠，防水能力強

結構上采用了一體防水式設計,裝配簡單，防水能力強

規格參數

天線特性

無源天線

頻率范圍

GNSS三系統七頻天線單元：1559-1615M&1176-1278M;
5G 1/2單元： 824-960M& 1710-2690M&3.3-3.6G&4.8-5G；

阻抗

50歐姆

極化方式

GNSS:右旋；
5G:線極化

水平面覆蓋角度

360°

VSWR

GNSS:≤2.0；
5G：低頻≤5.5高頻≤4.5；

增益（典型值）/效率（平均值）

GNSS:3dBic

GNSS相位中心

PCO：X北≤5mm；Y東≤5mm

GNSS 隔離度

單元間≤-8dB；系統間≤-15dB；≤6dB

射頻電路

GNSS GNSS低噪放增益

33±2dB

GNSS低噪放噪聲系數

≤2dB

GNSS低噪放輸出駐波

≤2.0

GNSS低噪放帶內平坦度

±2dB

GNSS低噪放工作電壓

+3.3～+12VDC

GNSS低噪放工作電流

≤100mA

GNSS低噪放差分傳輸延遲

≤5ns

結構特性

接頭形式

SMA公頭母頭 RG174（輻照），外殼外線長20cm（總線長25cm）（DL Line）

外形尺寸

L134.8*W59.4*H70mm（不含膠墊尺寸）

固定方式

天線底部出線加螺母鎖固

內核尺寸

L110*W50*T58mm
